๋„คํŠธ์›Œํฌ ๊ธฐ๋ณธ ๊ฐœ๋…

Amenable 2023. 1. 8. 21:59

1. ๋„คํŠธ์›Œํฌ๋ž€ ๋ฌด์—‡์ธ๊ฐ€?

  ๋„คํŠธ์›Œํฌ๋ž€ ๋…ธ๋“œ๋“ค์ด ๋ฐ์ดํ„ฐ๋ฅผ ๊ณต์œ ํ•  ์ˆ˜ ์žˆ๊ฒŒ ํ•˜๋Š” ๋””์ง€ํ„ธ ์ „๊ธฐํ†ต์‹ ๋ง์˜ ํ•˜๋‚˜์ด๋‹ค. (๋…ธ๋“œ๋ž€ ๋„คํŠธ์›Œํฌ์— ์†ํ•œ ์ปดํ“จํ„ฐ ๋˜๋Š” ํ†ต์‹  ์žฅ๋น„๋ฅผ ๋œปํ•˜๋Š” ๋ง์ด๋‹ค.) ์ฆ‰, ๋ถ„๋ฆฌ๋˜์–ด ์žˆ๋Š” ์ปดํ“จํ„ฐ๋ฅผ ํ†ต์‹ ๋ง์œผ๋กœ ์—ฐ๊ฒฐํ•œ ๊ฒƒ์„ ๋งํ•œ๋‹ค. ๋„คํŠธ์›Œํฌ์—์„œ ์—ฌ๋Ÿฌ ์žฅ์น˜๋“ค์€ ๋…ธ๋“œ ๊ฐ„ ์—ฐ๊ฒฐ์„ ์‚ฌ์šฉํ•˜์—ฌ ์„œ๋กœ์—๊ฒŒ ๋ฐ์ดํ„ฐ๋ฅผ ๊ตํ™˜ํ•œ๋‹ค.

  ๊ทธ๋ ‡๋‹ค๋ฉด ์ธํ„ฐ๋„ท์ด๋ž€ ๋ฌด์—‡์ผ๊นŒ? ์ธํ„ฐ๋„ท์ด๋ž€ ๋ฌธ์„œ, ๊ทธ๋ฆผ, ์˜์ƒ๊ณผ ๊ฐ™์€ ์—ฌ๋Ÿฌ ๊ฐ€์ง€ ๋ฐ์ดํ„ฐ๋ฅผ ๊ณต์œ ํ•˜๋„๋ก ๊ตฌ์„ฑ๋œ ์„ธ์ƒ์—์„œ ๊ฐ€์žฅ ํฐ ์ „ ์„ธ๊ณ„๋ฅผ ์—ฐ๊ฒฐํ•˜๋Š” ๋„คํŠธ์›Œํฌ์ด๋‹ค. ํ”ํžˆ www๋ฅผ ์ธํ„ฐ๋„ท์œผ๋กœ ์ฐฉ๊ฐํ•˜๋Š” ๊ฒฝ์šฐ๊ฐ€ ๋งŽ์€๋ฐ www๋Š” ์ธํ„ฐ๋„ท์„ ํ†ตํ•ด ์›น๊ณผ ๊ด€๋ จ๋œ ๋ฐ์ดํ„ฐ๋ฅผ ๊ณต์œ ํ•˜๋Š” ๊ฒƒ์ด๋‹ค. (๋„คํŠธ์›Œํฌ๊ฐ€ ๋” ํฐ ๊ฐœ๋…์ด๋‹ค.)



2. ๋„คํŠธ์›Œํฌ์˜ ๋ถ„๋ฅ˜

1. ํฌ๊ธฐ์— ๋”ฐ๋ฅธ ๋ถ„๋ฅ˜

  • LAN (Local Area Network)
      ํ•˜๋‚˜์˜ ์žฅ๋น„(์Šค์œ„์น˜)์— ์—ฐ๊ฒฐ๋˜์–ด ์žˆ๋Š” ์—ฌ๋Ÿฌ ์‹œ์Šคํ…œ์ด ์†ํ•œ ๋„คํŠธ์›Œํฌ
      ๋„คํŠธ์›Œํฌ ๋งค์ฒด๋ฅผ ์ด์šฉํ•˜์—ฌ ๋™์ผํ•œ Subnet Mask, ๋‹ค์‹œ ๋งํ•ด ๊ฐ™์€ IP ๋Œ€์—ญ์„ ์‚ฌ์šฉํ•˜๋Š” ๋„คํŠธ์›Œํฌ ๋งค์ฒด์™€ ์ปดํ“จํ„ฐ๋ฅผ ๋ฌถ๋Š” ์ปดํ“จํ„ฐ ๋„คํŠธ์›Œํฌ์ด๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด, ๋„คํŠธ์›Œํฌ ๋งค์ฒด์— ์—ฐ๊ฒฐ๋œ ์ปดํ“จํ„ฐ๋“ค์ด '192.168.1.x/24'์˜ IP๋ฅผ ์‚ฌ์šฉํ•˜์—ฌ Subnet Mask๊ฐ€ ์ผ์น˜ํ•œ๋‹ค๋ฉด ์ด๋Š” LAN์ด๋ผ ํ•  ์ˆ˜ ์žˆ๋‹ค.
  • WAN (Wide Area Network)
      ํ•˜๋‚˜ ์ด์ƒ์˜ LAN์œผ๋กœ ๊ตฌ์„ฑ๋œ ๋„คํŠธ์›Œํฌ
      ๊ฐ€๊นŒ์šด ์ง€์—ญ๋ผ๋ฆฌ ๋ฌถ์ธ LAN๊ณผ LAN์„ ๋‹ค์‹œ ํ•˜๋‚˜๋กœ ๋ฌถ์€ ๊ฒƒ
  • PAN (Personal Area Network)
      ๊ฐœ์ธ์ด ์‚ฌ์šฉํ•˜๋Š” ์ž‘์€ ๋‹จ์œ„์˜ ๋„คํŠธ์›Œํฌ
  • MAN (Metropolice Area Network)
      ํ•˜๋‚˜์˜ ๋„์‹œ ๋‹จ์œ„์˜ ๋„คํŠธ์›Œํฌ

2. ์—ฐ๊ฒฐ ํ˜•ํƒœ์— ๋”ฐ๋ฅธ ๋ถ„๋ฅ˜

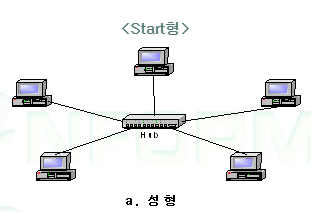

  • ์Šคํƒ€ํ˜• / ์„ฑํ˜• (Star)
      ์ค‘์•™์— ์žˆ๋Š” ๋„คํŠธ์›Œํฌ ์žฅ๋น„๋ฅผ ํ†ตํ•ด ๋ชจ๋‘ ์—ฐ๊ฒฐ๋œ ํ˜•ํƒœ
      ์ค‘์•™์˜ ์žฅ๋น„๊ฐ€ ๊ณ ์žฅ ๋‚˜๋ฉด ๋ชจ๋“  ์‹œ์Šคํ…œ๋“ค์ด ํ†ต์‹  ๋ถˆ๊ฐ€
      ์ผ๋ฐ˜์ ์œผ๋กœ ์Šค์œ„์น˜ ์žฅ๋น„๋ฅผ ํ†ตํ•ด 2 ๊ณ„์ธต, LAN ๋Œ€์—ญ์„ ๊ตฌ์„ฑ

  • ๋งํ˜• (Mesh)
      ๋ชจ๋“  ์‹œ์Šคํ…œ๋“ค์ด ๊ฐ๊ฐ ๊ฐœ๋ณ„์ ์œผ๋กœ ์—ฐ๊ฒฐ๋œ ํ˜•ํƒœ
      ๋น„์šฉ์ด ๋งŽ์ด ๋“ ๋‹ค.
      ํŠน์ • ์žฅ๋น„๊ฐ€ ๊ณ ์žฅ ๋‚˜๋„ ๋‹ค๋ฅธ ์žฅ๋น„๋ผ๋ฆฌ ํ†ต์‹ ํ•˜๋Š”๋ฐ ๋ฌธ์ œ์—†๋‹ค.
      ์ผ๋ฐ˜์ ์œผ๋กœ ๋ผ์šฐํ„ฐ ์žฅ๋น„๋ฅผ ํ†ตํ•ด 3 ๊ณ„์ธต, WAN ๋Œ€์—ญ์„ ๊ตฌ์„ฑ

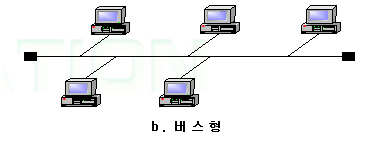

  • ๋ฒ„์Šคํ˜• (Bus)
      ํ•˜๋‚˜์˜ ์„ ์„ ํ†ตํ•ด ์—ฌ๋Ÿฌ ์‹œ์Šคํ…œ์„ ์—ฐ๊ฒฐํ•œ ํ˜•ํƒœ

  • ํŠธ๋ฆฌํ˜• (Tree)
      ์‹œ์Šคํ…œ์„ ์—ฌ๋Ÿฌ ๊ณ„์ธต์œผ๋กœ ๋‚˜๋ˆ ์„œ ์—ฐ๊ฒฐํ•œ ํ˜•ํƒœ

  • ๋งํ˜• (Ring)
      ์ธ์ ‘ ์‹œ์Šคํ…œ์„ 1:1๋กœ ์—ฐ๊ฒฐํ•œ ํ˜•ํƒœ

  • ํ˜ผํ•ฉํ˜•
      ์—ฌ๋Ÿฌ ํ˜•ํƒœ๋ฅผ ์กฐํ•ฉํ•˜์—ฌ ๊ตฌ์„ฑํ•œ ํ˜•ํƒœ



3. ๋„คํŠธ์›Œํฌ์˜ ํ†ต์‹  ๋ฐฉ์‹

  • ์œ ๋‹ˆ์บ์ŠคํŠธ (Unicast)
    ํŠน์ • ๋Œ€์ƒ์ด๋ž‘๋งŒ 1:1๋กœ ํ†ต์‹ ํ•˜๋Š” ๋ฐฉ์‹

  • ๋ฉ€ํ‹ฐ์บ์ŠคํŠธ (Multicast)
    ํŠน์ • ๋‹ค์ˆ˜์™€ 1:N์œผ๋กœ ํ†ต์‹ ํ•˜๋Š” ๋ฐฉ์‹

  • ๋ธŒ๋กœ๋“œ์บ์ŠคํŠธ (Brodcast)
    ๋„คํŠธ์›Œํฌ์— ์žˆ๋Š” ๋ชจ๋“  ๋Œ€์ƒ๊ณผ ํ†ต์‹ ํ•˜๋Š” ๋ฐฉ์‹



4. ๋„คํŠธ์›Œํฌ ํ”„๋กœํ† ์ฝœ

  ํ”„๋กœํ† ์ฝœ์ด๋ž€ ์ผ์ข…์˜ ์•ฝ์† ๋˜๋Š” ์–‘์‹์ด๋‹ค. ๋„คํŠธ์›Œํฌ์—์„œ  ๋…ธ๋“œ์™€ ๋…ธ๋“œ๊ฐ€ ํ†ต์‹ ํ•  ๋•Œ ์–ด๋–ค ๋…ธ๋“œ๊ฐ€ ์–ด๋–ค ๋…ธ๋“œ์—๊ฒŒ ์–ด๋–ค ๋ฐ์ดํ„ฐ๋ฅผ ์–ด๋–ป๊ฒŒ ๋ณด๋‚ด๋Š”์ง€ ์ž‘์„ฑํ•˜๊ธฐ ์œ„ํ•œ ์–‘์‹์ด๋‹ค.

์—ฌ๋Ÿฌ ๊ฐ€์ง€ ํ”„๋กœํ† ์ฝœ

  • Ethernet ํ”„๋กœํ† ์ฝœ (MAC ์ฃผ์†Œ)
    ๊ฐ€๊นŒ์šด ๊ณณ๊ณผ ์—ฐ๋ฝํ•  ๋•Œ ์‚ฌ์šฉ
  • ICMP, IPv4, ARP (IP ์ฃผ์†Œ)
    ๋ฉ€๋ฆฌ ์žˆ๋Š” ๊ณณ๊ณผ ์—ฐ๋ฝํ•  ๋•Œ ์‚ฌ์šฉ
  • TCP, UDP (ํฌํŠธ ๋ฒˆํ˜ธ)
    ์—ฌ๋Ÿฌ ๊ฐ€์ง€ ํ”„๋กœ๊ทธ๋žจ์œผ๋กœ ์—ฐ๋ฝํ•  ๋•Œ ์‚ฌ์šฉ

ํŒจํ‚ท

  ์—ฌ๋Ÿฌ ํ”„๋กœํ† ์ฝœ๋“ค๋กœ ์บก์Аํ™”๋œ ๊ฒƒ





ํ•ด๋‹น ๊ธ€์€ '๋”ฐ๋ผํ•˜๋ฉด์„œ ๋ฐฐ์šฐ๋Š” IT'์˜ ๋„คํŠธ์›Œํฌ ๊ธฐ์ดˆ(๊ฐœ์ •ํŒ)๋ฅผ ์ˆ˜๊ฐ•ํ•˜๊ณ  ์ž‘์„ฑํ•œ ๊ฒƒ์ž…๋‹ˆ๋‹ค.
